Тип розеток в разных странах мира: розетка тип европейская, американская, британская и тп

EU, US, UK и AU plug — что это значит на Aliexpress?

На Алиэкспресс продается огромный ассортимент товаров, среди которых весомую нишу занимает бытовая техника и электроприборы. Данная продукция «расходится» по всему миру, включая Россию и страны СНГ. Хоть Алиэкспресс и имеет русскую версию сайта, но достаточно часто, на его страницах встречается информация, которую сложно понять.

При выборе товара покупатель старается ознакомится с его характеристиками, прочитать описание и просмотреть фото. Изученная информация, чаще всего, позволяет сделать правильный выбор. Но бывает и такое, что изучая карточку товара какого-нибудь электрического прибора, заказчик сталкивается с параметрами, которых он не понимает.

Например, один из часто задаваемых вопросов: что значит на Алиэкспресс EU plug, US, UK и AU plug? Постараемся ответить на ваш вопрос, чтобы вы выбрали действительно нужный тип вилки.

Что обозначают данная маркировка и какую вилку выбрать для России?

На самом деле разнообразие разъемов достаточно большое. Но на Алиэкспресс встречается 4 наиболее распространенных типа штекеров:

• AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
• EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
• UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
• US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.

Случайно купил товар со другим штекером, что делать?

Допустив ошибку при покупке товара и выбрав штекер, который не подходит к нашим розеткам не расстраивайтесь. Страшного ничего нет. Данная проблема легко устраняется путем покупки переходника (адаптера) под нужный разъем. Такие продаются в магазинах, дефицита на них — нет.

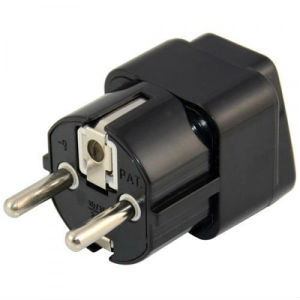

Обратите внимание! Переходник (адаптер) не снижает напряжение и не повышает его. Он всего лишь позволит соединить вилку с розеткой нужного типа

При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее.

Товары с китайскими вилками

Достаточно часто на Алиэкспресс новые, только появившиеся в продаже товары, продаются только с китайскими штепселями. Поэтому, при всем желании, вы не сможете купить товар с нужной вам вилкой.

Продавец, конечно, может положить к товару EU plug переходник, но вам следует обратить на него внимание. Если штыри адаптера достаточно тонкие и не до конца вставляются в розетку или вилка «болтается» в розетке, то во избежание проблем, связанных с плохим контактом (выгоранием вилки-розетки) — его следует заменить

Подведем итог

Заказав и получив прибор с другим типом вилки, вы просто не сможете его подключить в электросеть и вам придется бежать в магазин за переходником или новой вилкой.

Кстати, если вы много путешествуете — можете приобрести универсальный адаптер на Алиэкспресс.

Типы штекеров EU Plug US Plug и UK Plug — что это значит?!

Я очень часто заказываю бытовую технику и электронику с зарубежных торговых площадок вроде EBay. Иногда закупаюсь на Aliexpress и Alibaba. Так вот там достаточно часто для заказа вещи, имеющей возможность подключения к электрической сети, представлены возможные для заказа типы штекеров питания — EU plug, US plug, UK plug, AU plug. Что это значит?! Для среднестатистического россиянина эти обозначения сродни китайской грамоте, то есть непонятно совсем. Ок, сейчас объясню! Поехали!

Так исторически сложилось, что в мире существует аж 12 типов электрических розеток и соответствующих им разъёмов. Есть Швейцарская, Итальянская, Таиландская, Израильская и даже африканская розетка! Для некоторых видов я даже фото не нашлось. Они значительно реже используются, но тем не менее тоже имеют место быть.

Вся суть в том, что типы штекеров достаточно многочисленны и обозначаются по названию страны, в которой применяются. Производителям электроники приходится как то выкручиваться из этой ситуации. Поэтому были выделены 4 основных типа, которые используются на 90% техники — это US plug, UK plug, EU plug и AU plug. Соответственно американская, английская, европейская и австралийская. Вот они:

Давайте рассмотрим каждый вид розеток и соответствующее им напряжение электрической сети.

EU Plug — это всем нам с детства знакомая обычная европейская розетка, которая так и называется «Евро». По международному стандарту — тип С что с заземленем, что без него. Самый распространённый тип штекера в мире! Используется в России, странах СНГ и Евросоюза, а так же во многих других странах мира — Турция, Египет, Алжир, Тунис и т.д. Она может иметь дополнительно ещё 2 контакта заземления. В советской электротехнике использовался подобный разъём, но отличался он диаметром контактов. Используемое напряжение в сети 220-240 Вольт, частота 50 Гц.

US Plug — это американская розетка. По международному стандарту — тип А без заземления и тип B с заземлением. Используется в США, в странах Южной Америки и в Японии. Так же, как и европейский, имеет два типа исполнения — с заземлением и без. Без заземления — это просто два вертикальных плоских штырька-контакта. Для заземления добавляется третий контакт, который уже сделан круглым. Используемое напряжение — 100-127 Вольт, частота 60 Гц.

UK Plug — английская розетка (некоторые её называют британской). В международной классификации — тип G . Как Вы понимаете, в основном она используется в Соединённом Королевстве Великобритании и Ирландии, а так же в странах, бывших английскими колониями — Сингапур, Мальта и Кипр. Имеет 3 плоских контакта в виде прямоугольных штырей. Рабочее напряжение 220-240 Вольт. Частота 60 Гц.

AU Plug — австралийская розетка. В международной классификации — тип I . Используется в Австралии, Китае, Новой Зеландии и многих других мелких странах этого региона тихого океана: Новая Гвинея, Фиджи, Самоа и т.п. Имеет три узких контакта-ножа, где третий контакт — заземление. Что интересно в Австралии розетки делают с заземляющим контактом вверх, а Китае — вниз. Рабочее напряжение 220-250 Вольт. Частота 50 Гц.

Источник

AU и EU Plug, что это значит на Джум и Aliexpress?

В чем заключаются отличия между разъемами для электросети типа EU и AU Plug?

В настоящий момент существует 4 основных разновидности штекеров, получивших распространение в США, европейских и азиатских странах:

• AU Plug — имеет 2 плоских штыря, расположенных горизонтально под углом друг к другу. Приборы с таким штекером рассчитаны на напряжение в сети 220-240 Вольт, то есть фактически ими можно пользоваться в России и Украине, но для этого потребуется купить специальный переходник. Данный тип устройств используется в Китае, Австралии и некоторых других странах.
• US Plug — имеет 2 плоских, параллельных друг другу, вертикально расположенных штыря. Такой вариант характерен для розеток в США, а также используется в Корее и Японии. Приборы данного типа работают от сети с напряжением 100-127 Вольт.
• UK Plug или тип (G) – британская розетка с тремя плоскими штырями, 2 из которых расположены горизонтально и 1 вертикально. Рабочее состояние для оборудования с таким штекером — 220-240 Вольт, то есть подходит для европейцев при использовании переходника.
• EU Plug или розетка «евро». Отличается наличием 2 круглых штырей, расположенных вертикально и параллельно друг другу. Работает от сети с напряжением 220-240 Вольт. Не требует использования переходника, подходит для всех стран бывшего СНГ.

При покупке электроники с типом разъема EU Plug (что это значит на Джум не требует дополнительных разъяснений) нужно учесть, что штекер имеет дополнительное заземление, то есть прибор будет более надежным в эксплуатации. Кстати не зависимо от того какой разъем вы заказали, все они обязательно будут проходить через внешений офис обмена Joom как любая посылка.

Как заказать подходящую электронику и аксессуары на Joom?

Китайский гипермаркет часто устраивает крупные распродажи со скидками до 90 процентов. За копейки можно купить полезные мелочи и аксессуары к гаджетам и электронике, например, адаптеры, зарядные устройства, повербанки. Перед тем, как оплатить товар, следует внимательно прочитать описание, а именно — технические характеристики. В их числе: допустимое напряжение в сети, максимальная нагрузка, а также — тип штекера. Это может быть EU или AU Plug, что это значит на Джум, было рассмотрено выше

Обращая внимание на данный нюанс, можно избежать ошибок и лишних расходов, которые потребуются для приобретения переходника, соединяющего штекер с розеткой, рассчитанной на 2 круглых штыря

Источник

Типы штекера на али?

Для того, чтобы после приобретения чайника его можно было включить в сеть в России без дополнительных манипуляций, нужно указать правильный тип при оформлении заказа. Здесь стоит обратиться к стандартам обозначений вилок напряжения. На 2020 год все еще в мире не пришли к единому штекеру, так как во всех государствах электрические сети имеют разные напряжения. Для России характерны 220 Вольт и 50 Гц.

Это все теория, на практике покупатель получает разные виды вилок:

UK

AU

EU

US

Можно выделить несколько маркировок штекера для электроприборов на алиэкспресс:

• UK — стандарт розеточной вилки для Великобритании и некоторых других государств. Имеет 3 штыря, размещенных в разных плоскостях. AU — штекер для Китая, Сингапура и Австралии. 2 плоских штыря располагаются в наклонной плоскости относительно друг друга. EU plug — это тип штекера с алиэкспресс подходит для России. Вилка называется европейской. Также электроприборы с такой розеткой работают в Белоруссии, Турции и других странах бывшего СССР. US — штекер для электросетей в США, Японии и Южной Кореи. Имеет 2 плоских штыря, расположенных параллельно друг другу.

Отметим еще раз — из перечисленных типов вилок для розеток с алиэкспресс для России подойдет только EU. Выбирайте его при комплектовании товара.

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

Как выбрать штепсельную розетку с учетом технических характеристик

При выборе устройства разберитесь с основными техническими характеристиками. О них можно судить по обозначению устройства.

При выборе нужно обращать внимание на ряд параметров:

• ток, А;
• напряжение, В;
• защита (IP);
• наличие заземления;
• климатическое исполнение;
• габаритные размеры;
• количество полюсов.

Рассмотрим пример обозначения — РШ-Ц-20-0-01-10/220. Название свидетельствует о том, что в ваших руках розетка штепсельная со следующими параметрами:

• тип — утопленный;
• назначение — открытая проводка;
• количество фаз — одна;
• заземление — есть;
• сеть — 220 В, 50 Гц.

Еще один пример с РС-16-006:

• напряжение — 250 В;
• защита — IP20;
• ток — 16А;
• климатическое исполнение — УХЛ4;
• габаритные размеры — 80х80х30;
• число полюсов — два.

При покупке устройства важно учесть ряд дополнительных критериев:

1. Производитель — Schneider Electric, Legrand, IEK, ABB, Светозар и другие.
2. Назначение — силовые, кабельные, информационные, компьютерные, акустические, радио, телефонные и т. д.
3. Материал — пластик, алюминий, резина, керамика, дерево, металл и т. д.
4. Количество мест — одинарные, двойные, тройные, четверные.
5. Заземление — есть или нет.
6. Тип проводки — открытая, скрытая.
7. Способ установки — внутренний, наружный.
8. Конструктивные особенности — встроенные, накладные.
9. Тип размещения — переносные, стационарные, к примеру, розетки в пол https://elektrikexpert.ru/rozetki-v-pol.html.
10. Степень защиты по IP (44, 54, 55, 66 и т. д.).
11. Крышка — с ней и без нее.
12. Производитель — Россия, Китай, Германия, Польша и т. д.
13. Максимальный ток — до 32 А.
14. Цвет — от белого до черного.
15. Размеры.

На практике учитывать все критерии не обязательно. Достаточно смотреть на главные параметры — тип монтажа, максимальный ток, наличие заземления и степень защиты.

Типы электрических вилок и розеток | Электрика в квартире, ремонт бытовых электроприборов

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Тип А

Это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Используйте на своих сайтах и блогах или на кликер для adsense

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

Маркировка IP и NEMA/UL: расшифровка

При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

1. IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
2. NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

• 0 — нет защиты;
• 1 — не пропускает частицы размером более 5 см;
• 2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
• 3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
• 4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
• 5 — защита от пыли;
• 6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

• 0 — нет защиты;
• 1 — предотвращение вертикального падения воды;
• 2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
• 3 — устойчивость к каплям, падающим под углом до 60 градусов;
• 4 — защита от попадания брызг (без привязки к углу);
• 5 — стойкость к водной струе под разным углом;
• 6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
• 7 — сохранение герметичности при работе под водой на глубине до одного метра;
• 8 — защита от воды при погружении более чем на метр;
• 9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

• W — дополнительные средства защиты;
• М — пройдена проверка от попадания воды;
• S — проверка выполнена в нерабочем состоянии при попадании влаги;
• H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

• 1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
• 2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
• 3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
• 3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
• 3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
• 4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
• 4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
• 6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
• 11 — для объектов с агрессивной средой и риском появления коррозии;
• 12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
• 13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.
