Импульсные источники питания, теория и простые схемы

Сетевые блоки питания

Принцип работы импульсных блоков питания сетевого типа основан на низкочастотном снижении амплитуды помех. Происходит это благодаря использованию высоковольтных диодов. Таким образом, контролировать предельную частоту получается эффективнее. Дополнительно следует отметить, что транзисторы применяются средней мощности. Нагрузка на предохранители оказывается минимальная.

Резисторы в стандартной схеме используются довольно редко. Во многом это связано с тем, что конденсатор способен участвовать в преобразовании тока. Основной проблемой блока питания данного типа является электромагнитное поле. Если конденсаторы используются с малой емкостью, то трансформатор находится в зоне риска. В данном случае следует очень внимательно относиться к мощности устройства. Ограничители для пикового тока сетевой импульсный блок питания имеет, а находятся они сразу над выпрямителями. Их основной задачей является контроль рабочей частоты для стабилизации амплитуды.

Диоды в данной системе частично выполняют функции предохранителей. Для запуска выпрямителя используются только транзисторы. Процесс запирания, в свою очередь, необходим для активации фильтров. Конденсаторы также могут применяться разделительного типа в системе. В таком случае запуск трансформатора будет осуществляться намного быстрее.

ИБП на микросхеме

Выпускается множество микросхем с функцией ШИМ-контроллера. Далее рассматривается несколько схем с использованием самых популярных из них.

TL494

Поскольку встроенные ключи данной микросхемы не обладают мощностью, достаточной для непосредственного управления силовыми транзисторами инвертора (T3 и T4), вводится промежуточное звено из трансформатора TR1 (управляющего) и транзисторов T1, T2.

Схема на микросхеме TL494

Если в наличии есть старый БП от компьютера, управляющий трансформатор можно взять оттуда. Состав обмоток оставляют без изменений. В качестве силовых рекомендуется использовать биполярные транзисторы MJT13009 — схема окажется более надежной. При использовании транзисторов MJE13007, рассчитанных на меньший ток, схема будет рабочей, но слишком чувствительной к перегрузкам.

Дроссели L5, L6 также извлекаются из поломанного компьютерного БП. Первый перематывают, поскольку в оригинальном исполнении он рассчитан на несколько уровней напряжения. На желтый магнитопровод (другие не подойдут) в виде кольца наматывают около 50 витков медного провода диаметром 1,5 мм. Силовые транзисторы T3, T4 и диод D15 в процессе работы сильно греются, потому устанавливаются на радиаторы.

IR2153

Из всех микросхем эта стоит дешевле всего, потому многие предпочитают собирать БП на ней. Здесь драйвер подключен не к шине +310 В, а через резистор к сети. При таком подключении снижена выделяемая на резисторе мощность.

Схема на микросхеме IR2153

В схеме предусмотрены:

1. ограничение пускового тока (мягкий старт или софт-старт). Компонент запитан от сети через гасящий конденсатор С2;
2. защита от короткого замыкания и перегрузки. Сопротивление R11 используется как датчик тока. Ток срабатывания защиты регулируется подстроечным сопротивлением R10.

О срабатывании защиты сообщает светодиод HL1. Напряжение на выходе — до 70 В, с двоякой полярностью. Число витков на первичной обмотке импульсного трансформатора — 50, на каждой из 4-х вторичных — 23. Выбор сечения проводов в обмотках и типа сердечника зависит от желаемой мощности.

UC3842

Еще одна недорогая микросхема, при этом весьма надежная и потому очень популярная. При включении ток, заряжающий конденсатор С2, ограничивается терморезистором R1.

Схема на микросхеме UC3842

Сопротивление последнего в этот момент составляет 4,7 Ом, затем по мере разогрева оно снижается на порядок, после чего данный элемент из схемы как бы «выключается». Стабилизация выходного напряжения — за счет обратной связи (петля «вторичная обмотка трансформатора Т1 – диод VD6 – конденсатор С8 – резистор R6 – диод VD5»).

Напряжение петли задается резистивным делителем R2 – R3. Цепочка «R4 – C5» — таймер для внутреннего генератора импульсов UC3842. ШИМ-контроллер и прочие микросхемы устанавливаются на пластинчатые радиаторы с площадью не менее 5 кв. см.

Схема линейного блока питания

Основные задачи любого промышленного БП заключаются в снижении переменного напряжения 220 В (230 В) до требуемой величины, затем его выпрямление, сглаживание и стабилизация.

Поэтому любая схема линейного бока питания обязательно содержат как минимум следующие элементы: трансформатор, выпрямитель, фильтр, узел стабилизации. Назначение каждого элемента было более полно рассказано здесь.

Теперь, глядя на составляющие функциональной схемы линейного БП, давайте рассуждать, какие элементы приводят к росту его массы и веса. В качестве выпрямителя чаще служит диодный мост. Снизить его размеров не даст особого эффекта. Да и реализовать этот будет затруднительно.

Узел стабилизации может быть реализован по-разному. Поэтому на нем мы тоже сэкономить мало что сможем. Остаются только два элемента: фильтр и трансформатор. Фильтр представляет собой электролитический конденсатор большой емкости. Но изменение его параметров, как мы увидим далее, не позволит получить сколь-нибудь ощутимый выигрыш. Остается исследовать возможности способы минимизации трансформатора.

Основная задача его заключается в передаче мощности со стороны источника высокого на сторону низкого напряжения. При этом необходимо обеспечить гальваническую развязку высоковольтных с низковольтными цепями. Гальваническая развязка необходима для преимущественного большинства устройств по условиям безопасности, как персонала, так и низковольтного оборудования. А трансформатор, как никакой другой элемент выполняет эти и другие условия. При этом он имеет максимальный коэффициент полезного действия, достигающий 99 %. По этой причине ему до сих пор не могут найти альтернативу, за что приходится расплачиваться повышенной массой и размерами в целом БП.

Примечания и советы

1. Если мощность всего около 200 Вт, то резистор, задающий порог защиты R10, должен быть 0,33 Ом 5 Вт. Если он будет в обрыве, или сгорит, сгорят все транзисторы, а также микросхема.
2. Сетевой конденсатор выбирается из расчета: 1-1,5 мкФ на 1 Вт мощности блока.
3. В данной схеме частота преобразования примерно 63 кГц, и в ходе эксплуатации, наверное, лучше для кольца марки 2000НМ, частоту уменьшить до 40-50 кГц, так как предельная частота, на которой кольцо работает без нагрева – 70-75 кГц. Не стоит гнаться за большой частотой, для данной схемы, и кольца марки 2000НМ, будет оптимально 40-50 кГц. Слишком большая частота приведет к коммутационным потерям на транзисторах и значительных потерях на трансформаторе, что вызовет его значительный нагрев.
4. Если у вас на холостом ходу при правильной сборке греется трансформатор и ключи, попробуйте снизить емкость конденсатора снаббера С10 с 1 нФ до 100-220 пкФ. Ключи нужно изолировать от радиатора. Вместо R1 можно использовать термистор с БП АТХ.

Вот конечные фото проекта блока питания:

​

Всем удачи! Специально для Радиосхем — с вами был Alex Sky.

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Пошаговая инструкция

Процесс изготовления импульсного БП выглядит так:

• выполняют расчет изделия в онлайн-калькуляторе (публикуются на многих сайтах) или специальной программе. В зависимости от желаемых характеристик БП, ПО подберет параметры всех элементов: конденсаторов, транзисторов, дросселей и пр.;
• закупают все радиодетали;
• в пластине текстолита в соответствии со схемой и размерами элементов высверливают отверстия. Далеко не всегда удается добиться желаемых характеристик с первого раза, ввиду чего схему приходится дополнять компенсаторами и прочими элементами. Необходимо оставить для них место на плате;
• на схеме выбирают точки входа, помеченные символами «АС», припаивают предохранитель и далее один за другим все элементы согласно схеме;
• выполняют проверку.

Важно найти подходящую схему и правильно рассчитать параметры элементов. https://www.youtube.com/embed/Bn3TCXfkyew

Преимущество импульсных источников питания перед линейными

Блок питания для шуруповерта 12в своими руками

В источниках питания на импульсной основе видны целый ряд преимуществ, которые качественно выделяют их от линейных. Вот основные из них:

1. Значительное снижение габаритов и массы устройств;
2. Уменьшение количества дорогостоящих цветных металлов, таких как медь, используемых в их изготовлении;
3. Отсутствие проблем при возникновении короткого замыкания, в большей степени это касается обратноходовых устройств;
4. Отличная плавная регулировка выходного напряжения, а также его стабилизация путём введения обратной связи в ШИМ-контроллеры;
5. Высокие показатели КПД.

Однако, как и всё в этом мире, импульсные блоки имеют свои недостатки:

1. Излучение помех, которые могут появляется при неисправных помехоподавляющих цепочек, чаще всего это высыхание электролитических конденсаторов;
2. Нежелательная работа их без нагрузки;
3. Более сложная схема с применением большего количества деталей для поиска аналогов которых необходим справочник.

Применение источников питания на основе высокочастотной модуляции (в импульсных) в современной электронике как в быту, так и на производстве, существенно повлияли на развитие всей электронной техники. Они давно вытеснили с рынка устаревшие источники, построенные на традиционной линейной схеме, и в дальнейшем будут только усовершенствоваться. ШИМ-контроллеры при этом являются сердцем этого аппарата и развитие их функциональности и технических характеристик постоянно улучшается.

Преобразователь с 12В на 220В своими руками: пошаговое описание как сделать инвертор правильно (схемы, 95 фото + видео)

В местах далёких от цивилизации и её благ нередко хочется иметь доступ к хоть какой ни будь розетке. Если ночью требуется осветить местность, то для этого хорошо подойдут светодиодные лампы, но вот розетку для их подключения посреди леса будет найти весьма не просто.

Или например если внезапно отключили электричество на даче, поставить на огонь кипятиться электрочайник, увы не лучший вариант.

Выкрутиться из подобной ситуации помогут весьма распространённые в последнее время преобразователи.

Многие видели в машине у друзей или на фото, преобразователи с 12 на 220 вольт. Этот спасительный прибор помогает справиться с возникшими трудностями и улучшить качество отдыха на природе.

Какие бывают преобразователи

В современно мире существует множество видов преобразователей тока, как небольших для минимальных потребностей, так и крупных способных обеспечить энергией несколько электроприборов.

Для самых простых нужд можно использовать преобразователи работающие от прикуривателя в автомобиле. Работу холодильника они конечно обеспечить не смогут, но вот радио или зарядку телефона, планшета, ноутбука вполне осилят.

Благодаря ШИМ контролерам преобразователи заметно шагнули вперёд. Вырос коэффициент полезного действия, а форма тока приблизилась к привычным для приборов форме чистого синуса. А максимальная мощность выросла до нескольких кило ватт.

Конечно всё это касается лишь дорогих и массивных преобразователей. Но и более простые, тоже не стояли на месте и улучшали свои характеристики.

Время работы будет ограниченно мощностью и ёмкостью аккумулятора. И если вы на долго отправляетесь в путешествие, то не следует слишком сильно нагружать аккумулятор и ограничивать себя в потреблении электроэнергии.

Для отдыха не природе лучше всего подойдёт компактный маломощный преобразователь. Его вполне хватит для бытовых нужд в походе.

Не каждый бытовой прибор сможет работать с такой формой тока и может вовсе прийти в негодность. Поэтому следует внимательно подходить к выбору приборов для поездок на природу.

Существует три вида преобразователей напряжения с 12 на 220 В:

• Автомобильный;
• Компактный;
• Стационарный тип.

Также нельзя забывать, что чем выше нагрузка на преобразователь, тем ниже его КПД. И если в этом нет необходимости, нагружать его следует минимально, чтобы не расходовать драгоценную энергию впустую.

Характеристики преобразователей

Прежде чем идти в магазин за преобразователем необходимо определиться с моделью. Для этого следует хорошо понимать под какие задачи он приобретается. И после этого изучив характеристики можно определиться с выбором.

В рекламе часто говорят об их чудесной максимальной мощности, но забывают рассказать, что работать в таком режиме преобразователь сможет лишь 5-10 минут, после чего перегреется и уйдёт в защитный режим остывать.

Давайте подробно разберёмся с возможными характеристиками и их влиянием.

Рабочая мощность

Пожалуй самый важный аспект при выборе. Стоит внимательно обдумать для чего вам преобразователь, какие приборы он будет питать.

Покупать прибор мощностью в 5 кВт для зарядки телефона будет просто не рационально. А преобразователь работающий от прикуривателя, попросту не справится с «тяжёлой» электротехникой.

КПД

Может показаться не столь значительным параметром, но в боевых условиях именно от него будет зависеть комфорт. Показатель КПД говорит о том, сколько энергии будет утеряно.

Если при зарядке смартфона этот показатель не окажет сильного влияния, то при подключении бытовых приборов потерять 1 кВт энергии из 5 будет очень не приятно.

Тип охлаждения

Тут есть два варианта активный и пассивный тип охлаждения. Если это маломощный преобразователь, то естественного отвода тепла вполне хватит. Но более серьёзные требуют хорошего охлаждения. Будет неприятно если через каждые 10 минут работы, преобразователь будет отключаться чтобы остыть.

Начинка

Тут всё просто чем дороже преобразователь, тем лучше его начинка. Различные уровни защиты, качество деталей. Всё это влияет на качество и долговечность прибора.

Не стоит максимально экономить на выборе, ведь от «неправильного» тока, могут пострадать электроприборы.

Преобразователь своими руками

Если вы постоянный посетитель радио рынка, а паяльник давно стал вашим продолжением руки. При помощи схемы простого инвертора тока, вы можете своими руки собрать небольшой прибор, который сможет питать карманные устройства.

Схемы импульсных БП

В зависимости от конструкции сетевого выпрямителя выделяют три разновидности схем импульсного блока питания:

• для однополупериодной схемы требуется минимальное количество деталей, она проста в реализации, но имеет один недостаток – высокую пульсацию на выходе;
• конструкция со средней точкой отличается низким уровнем пульсаций. Основной недостаток в том, что необходимо организовывать среднюю точку во входном трансформаторе;
• мостовая схема имеет низкие показатели пульсации и не требует наличия средней точки. Для реализации такой схемы потребуется четыре транзистора.

По конструкции высокочастотного преобразователя импульсные блоки питания делятся на две категории: однотактные и двухтактные. Двухтактные источники питания могут быть спроектированы по следующим схемам: с нулевой точкой (пушпульная), полумостовая и мостовая.

В результате ток в первичной цепи возрастает, а вместе с ним и магнитный поток. Ток во вторичной цепи отсутствует, так как диод препятствует его росту. На второй стадии ключ размыкается, и ток, проходящий через первичную обмотку, пропадает. Однако магнитный поток не может мгновенно исчезнуть, и во вторичной цепи индуцируется ЭДС, направленное в обратную сторону. Затем начинает протекать ток, который открывает диод. В результате энергия запасается на конденсаторе и поступает на нагрузку. На первом этапе на нагрузку подается энергия, запасенная конденсатором во время второго этапа

Рассматривая схемы, обратите внимание на точки около обмоток трансформатора — это точки начала обмоток, и для обратноходового преобразователя характерно именно такое подключение элементов

Схемотехника импульсных блоков питания

Природой предоставлено 14 базовых топологий реализации импульсных блоков питания. С присущими достоинствами, уникальными характеристиками. Некоторые подходят созданию маломощных блоков питания (ниже 200 Вт), другие лучшие качества проявляют при питании сетевым напряжением 230 вольт (50/60 Гц). И чтобы выбрать нужную топологию, сумейте представить свойства каждой. Исторически первыми называют три:

• Buck – бак, олень, доллар.
• Boost – ускорение.
• Polarity inverter – инвертор полярности.

Три топологии относятся к линейным регуляторам. Тип приборов считается предшественником импульсных блоков питания, не включая достоинств. Напряжение подается через трансформатор, спрямляется, нарезается на силовом ключе. Работой регулятора заведует обратная связь, в задачи которой входит формирование сигнала ошибки. Тип приборов составлял многомиллиардный оборот в 60-е годы, мог лишь понижать напряжение, а общий провод потребителя замыкался с сетью питания.

Схема Buck топологии

Buck топология

Так появились «олени». Первоначально предназначенные для постоянного напряжения нарезали входной сигнал импульсами, затем пачки спрямлялись, фильтровались с получением средней мощности

Обратная связь контролировала скважность, частоту (широтно-импульсная модуляция). Аналогичное делается сегодня компьютерными блоками питания

Практически сразу были достигнуты значения плотности мощности 1 – 4 Вт на кубический дюйм (впоследствии до 50 Вт на кубический дюйм). Прелестно, что стало можно получать множество выходных напряжений, развязанных со входом.

Недостатком сочтем потери в момент переключения транзистора, напряжение меняет полярность, остается ниже нуля до следующего импульса. Указанная часть сигнала, минуя диод, замыкается на землю, не доходя фильтра. Обнаружено существование оптимальных частот переключения, при которых издержки минимизируются. Диапазон 25 – 50 кГц.

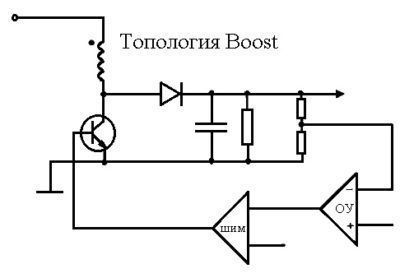

Схема Boost топологии

Boost топология

Топология именуется кольцевым дросселем, ставится вперед ключа. Удается повысить входное напряжение до нужного номинала. Схема работает следующим образом:

1. В начальный момент времени транзистор открыт, дроссель запасается энергией источника напряжения через коллекторный, эмиттерный p-n-переходы, землю.
2. Затем ключ запирается, стартует процесс зарядки конденсатора. Дроссель отдает энергию.
3. В некоторый момент отрабатывает усилитель обратной связи, начинается питание нагрузки. Конденсатор неспособен отдать энергию в сторону силового ключа, мешает диод. Заряд забирает полезная нагрузка.
4. Падение напряжения вызовет повторное срабатывание цепи обратной связи, начнется накопление энергии дросселем.

Polarity Inverter топология

Топология полярного инвертора похожа на предыдущую схему, дроссель расположен за ключом. Работает следующим образом:

1. В начальный момент времени ключ открыт, положительной полуволной напряжения наполняет дроссель энергией. Далее энергия пройти бессильна – мешает диод.
2. Транзистор закрывается, в дросселе возникает ЭДС, называемая паразитной. Направлена противоположно начальной, свободно проходит диод, подзаряжая конденсатор.
3. Срабатывает схема обратной связи, широтно-импульсный модулятор вновь открывает транзистор. Начинается процесс разрядки конденсатора в нагрузку, дроссель вновь заполняется энергией.

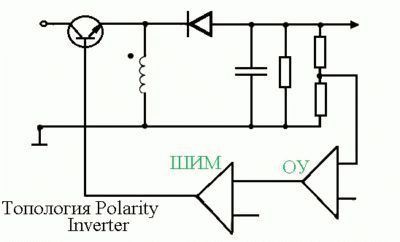

Схема Polarity Inverter топологии

В этом случае наблюдаем параллельность процессов запасания/расходования энергии. Все три рассмотренные схемы демонстрируют следующие недостатки:

1. Имеется связь по постоянному току между входом и выходом. Другими словами, отсутствует гальваническая развязка.
2. Невозможно получить несколько номиналов напряжений из одной схемы.

Минусы устраняются двухтактной тяни-толкай (push-pull), запаздывающей (latter) топологиями. Обе используют чоппер с технологией опережения (forward). В первом случае используется дифференциальная пара транзисторов. Становится возможным использовать один ключ на половину периода. Для управления нужна специальная формирующая схема, попеременно раскачивающая эти качели, улучшаются условия отвода тепла. Нарезанное напряжение двухполярное, питает первичную обмотку трансформатора, вторичных много – сообразно требованиям потребителей.

В запаздывающей топологии один транзистор заменен диодом. Схема часто эксплуатируется маломощными блоками питания (до 200 Вт) с постоянным напряжением на выходе 60 – 200 В.
