Антенна своими руками

Спутниковая антенна

Своими руками можно сделать не только простые, но и спутниковые антенны для телевизора. Особенно это актуально для тех, кто живет вдали от больших городов и не может купить в магазине параболический приемник. Хорошо, если телевышка находится на расстоянии не более 35 км от дома, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Чтобы сделать спутниковую антенну для телевизора, вам понадобятся:

  • ненужный зонт;
  • фольга;
  • кабель для антенны (желательно из меди);
  • жестяная банка из-под пива;
  • усилитель сигнала с блоком питания.

Инструкция по сборке антенны:

Сделать обмерку антенной решетки (зонта): измерить длину между спицами, учесть высоту нужного сегмента и угол, под которым крепятся спицы.
Перенести все расчеты на фольгу и вырезать детали — таким образом, чтобы они подходили к треугольному сектору зонта.
Пришить детали из фольги к ткани зонта капроновыми нитками — в итоге вся его внутренняя часть должна быть покрыта фольгой.
В фокусе антенной решетки установить приемник сигнала. Усилитель можно как купить в магазине, так и смастерить самому. В последнем случае достаточно снять с кабеля 4 см наружной обмотки, подрезать экран, который защищает от помех и оставить жилу (она и будет передавать сигнал).
Вырезать из пивной банки овал, в центре овала проделать отверстие, продеть в него жилу и припаять контакт.
Место соединения залепить пластилином — так металл не будет ржаветь и окисляться.
К ручке зонтика при помощи скотча прикрепить приемник, примотать кабели с припуском в 10 см — таким образом можно будет регулировать конструкцию

Очень важно сделать так, чтобы приемник не контактировал с металлом на ручке зонтика, иначе могут появляться помехи. В месте соприкосновения нужно прилепить пластилин или другой изоляционный материал.
Закрепить антенну, направив ее на телевизионную вышку, и настроить каналы, поворачивая зонт в разные стороны

Блок питания поместить рядом с телевизором, потому что питание усилителя осуществляется через кабель.

Мы надеемся, что и опытные мастера почерпнут из этой статьи некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с «пивной» антенны.

Из пивных банок

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

  • кабель для антенны;
  • пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
  • саморезы – 2 шт;
  • штекер;
  • изоляционная или липкая лента;
  • отвертка;
  • палка.

Инструкция, как сделать антенну ТВ самостоятельно:

  1. Примотать изоляционной лентой банки к палке, придерживаясь расстояния друг от друга около 7 см, хотя подбирать длину нужно экспериментально. Если у банки остались кольца для открытия, то можно кабель закрепить саморезами к ним.
  2. Вкрутить в пивную тару саморезы, зачистить оба конца антенного кабеля и прикрутить к шурупам.
  3. Привязать кабель к палке при помощи скотча, это необходимо для стойкости приемника.
  4. Вместо деревянной палки можно использовать вешалку, тогда удобней будет вешать для настройки.

  5. Чтобы антенна не потеряла свои рабочие свойства из-за влияния непогоды, банки необходимо закрыть большой бутылкой из пластика, двух-трех литровой, у которой отрезаны дно и горловина. В центре бутылки необходимо просверлить дырку, через которую протянуть кабель, после подключения необходимо это место ошпарить кипятком. Тогда пластик от высокой температуры поменяет свою форму и сделает отверстие герметично закрытым.

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Как усилить сигнал цифрового ТВ своими руками для 20 каналов

Как усилить сигнал цифрового ТВ собственными силами для стандартных цифровых 20 каналов:

Измените положение антенны
Важно, чтобы она была направлена в ту сторону, где расположена вышка.
Использование усилителя.
Добавление дополнительных телевизионных антенн.
Обратите внимание на помехи – устраните металлические предметы.
Проверьте кабель, возможно он требует замены.

Подбор коэффициента усиления

Представленный критерий отвечает за прием и расшифровку входящего сигнала с конкретным качеством. При этом показатель усиления зависит от значения КУ

При подборе важно учитывать – мощность усилителя должна превышать параметр антенны. Иначе он не принесет должного результата, и вы не заметите улучшенное качество

В основном для DVB-T2 выбирают КУ 32 дБ. Такого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метров. Но, также не менее важным является выбор самой антенны. Учтите – при недостаточном уровне сигнала, усиление вызовет большие шумы.

Дополнительно вы можете увеличить длину кабеля, но это приведет к ослаблению входящего сигнала. Подобрать наиболее точный показатель коэффициента нельзя. Но, вы можете узнать примерное значение.

Куда направить антенну для приема цифрового сигнала

Чтобы верно определить расположение телевышек воспользуйтесь официальным сайтом – карта.ртрс.рф. Перейдя на страницу, вы увидите карту со всеми ретрансляторами страны, включая зоны покрытия. В поисковой строке, расположенной сверху, введите город проживания. На карте появятся изображения со всеми вышками в данной области.

Нажмите на населенный пункт и ознакомьтесь с расстоянием расположения ретрансляторов. Также будут продемонстрированы данные о частоте вещания, нумерация телеканалов, наличие мультиплексов.

Электропитание

Особенность подобного оборудования скрывается в отдельном от антенны питании. Сегодня усилители можно поделить на два типа в зависимости от питания:

  1. На 12 Вольт. Часто используются для дачи или комнатных антенн.
  2. На 5 Вольт. Подходит для непрерывных вещаний цифрового телевидения. Часто используется в спорт-барах.

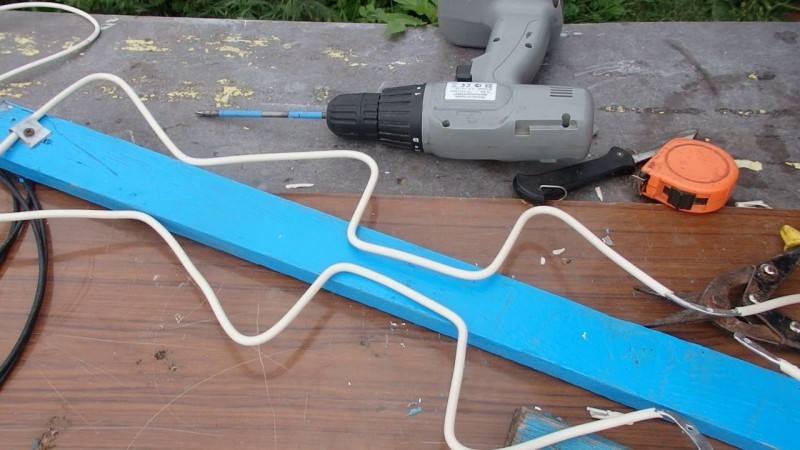

Картонная конструкция

Рассмотрим вопрос о том, как сделать антенну из кабеля, если из подручных материалов больше ничего нет, кроме картонной коробки. В первую очередь необходимо вырезать из неё два прямоугольника с такими размерами: 25 см * 30 см.

Видео описание

Изготовления «картонной антенны» с кабелем-восьмёркой показано в этом видеоролике:

После этого придётся поискать ещё несколько дополнительных материалов: фольгированную бумагу (всегда есть на кухне), лезвие, клей, два болта с гайками, отвёртку, кабель со штекером, линейку или рулетку и немного медной проволоки. Вырежьте из фольги два квадрата такого же размера и аккуратно приклейте их к картонным.

Чтобы соединить квадратики, нужно проделать в углах отверстия для болтов. К одному из отверстий присоединяется внешний контур, ко второму – соответственно внутренний. Внешний контур выполняется в виде металлического кожуха из проволоки. Не забудьте закрепить контакты болтами и хорошо затянуть их гайками.

Квадраты следует расположить на некотором расстоянии друг от друга (оно определяется опытным путём). После того, как нужный отрезок будет найден, останется лишь закрепить соединённые квадраты на каркасе. При этом места соединения фольгированных элементов между собой и места крепления их к удерживающему каркасу должны быть разными.

Подготовка фольги для антенныИсточник hsto.org

Антенна-бабочка

Самодельная антенна может иметь и более привычный вид. Речь идёт о так называемой «бабочке» с шестнадцатью «усиками»-приёмщиками, расположенными попарно с правой и с левой стороны от вертикального основания.

Как сделать телевизионную антенну в форме бабочки:

  • Подготовьте дрель, деревянную палку-основание (от 60 см в длину, 4 см в ширину и от 2-х сантиметров в толщину), саморезы, линейку с транспортиром, болты и гайки (по 16 штук), трёхметровый кусок алюминиевой проволоки толщиной в 3 мм и кусачки.
  • Отметьте на палке четыре точки так, чтобы расстояние между ними было по 18-20 см. Эти точки будут определять места крепления восьми пар принимающих сигнал кусков проволоки (у вас получится по четыре отдельных пары таких проводников с каждой стороны палки).
  • Нарежьте 16 семнадцатисантиметровых кусков проволоки.
  • Пользуясь транспортиром, расположите антенные «усики» на отмеченных точках так, чтобы они располагались по две с каждой стороны, а угол между ними составлял по 60 градусов.

Видео описание

В этом видео наглядно показан процесс создания самой простой антенны за 5 минут:

  • Проделайте с помощью саморезов в четырёх отмеченных местах двухсантиметровые отверстия для вставки нарезанной проволоки. Для этого необходимо вкрутить сбоку саморезы в подготовленную основу так, чтобы позже «усики», вставленные в них, находились под нужным углом.
  • Вставьте «усики» и прикрепите их болтами с гайками, предварительно сделав отверстия сверху.
  • Обвейте все установленные усы-приёмники проволокой, соединив их между собой.
  • Прикрепите к соединительной проволоке кабель со штекером и проверьте антенну на работоспособность.

Коротко о главном

Чтобы сделать самодельную работающую антенну для приёма каналов цифрового телевидения, можно использовать подручные средства.

Одним из обязательных элементов любой антенны должен быть кабель с подходящим штекером.

Устанавливать некоторые антенны можно только в доме (квартире), но лучше изготовить вариант для использования на улице.

Величина элементов антенны зависит от частоты, на которой транслируются каналы телевидения в вашем районе.

Антенну можно сделать из двух металлических пустых банок из-под пива или напитка.

Если никакого каркаса для закрепления принимающих элементов антенны нет, можно использовать даже обычную вешалку.

Проволочную антенну делают из толстой медной проволоки.

Форма антенны, напоминающая два ромба или восьмёрку, называется антенной Харченко.

Прежде, чем выбирать одну из инструкций «Как сделать антенну для цифрового ТВ», следует выяснить силу сигнала в вашей местности: так, антенна «три квадрата» может применяться в местах с хорошим приёмом.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

  • две жестяные банки емкостью 0,5 литра,
  • кусок деревяшки или пластика около 0,5 метра длиной,
  • кусок телевизионного провода RG-58,
  • паяльник,
  • флюс по алюминию (если банки алюминиевые),
  • припой.

Собираем так:

  1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
  2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
  3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
  4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
  5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
  6. Ее распределяем по поверхности банки и припаиваем.
  7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
  8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
  9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Что потребуется для сборки

Чтобы изготовить антенну самостоятельно, требуется не более часа. Сильно сократит время правильный подбор материала и инструмента, который зависит от типа антенны. Для всех видов потребуются антенный штекер и передающий кабель.

Для антенны из пивных банок, кроме них самих, нужны медная или алюминиевая проволока сечением 2-5 мм и Т-образный каркас для фиксации деталей. Приемное устройство из коробок делают с помощью фольги и картона.

Для квадратной антенны необходимы трубки из меди, латуни или алюминия, для устройства типа «Бабочка» — деревянная палка с поперечной планкой.

Самые востребованные инструменты:

  • пассатижи для придания форм элементам антенны;
  • кусачки (могут использоваться ножницы);
  • нож или лезвие для зачистки провода;
  • паяльник с припоем;
  • линейка и транспортир;
  • изоляционная лента (обязательна для установки на улице);
  • шуруповерт или отвертка с шурупами, ключ с болтами и гайками, клей или булавки (в зависимости от того, где и как будет устанавливаться антенна);
  • кронштейн для установки на мачте (при желании его можно изготовить самостоятельно из проволоки или трубок).

Инструменты для изготовления антенны.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала Частота канала Длинна вибратора — от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Требования к антенне цифрового пакетного телевидения

Телевизионные вышки передают сигнал на небольшие расстояния. Зачастую длина электромагнитной волны не превышает 60 км. При этом импульс должен обладать устойчивым напряжением, которое, дойдя до конца волны, не должно снизиться, иначе на качественное изображение сигнала на экране телевизора можно не рассчитывать. В этом случае необходимо учитывать разность двух потенциалов начала и конца. Именно этот показатель создаёт токи с минимальными амплитудами. Данный параметр влечёт за собой перечень важных требований, которыми должна обладать антенна, принимающая сигнал «цифры»:

  1. При самостоятельном производстве стоит учитывать, что конструкция антенны как цифрового приёмника должна быть максимально точной. Не допускается никаких лишних ответвлений, повреждений, скруток и зазубрин. Эти мелочи способны существенно влиять на качество принимаемого сигнала.
  2. Устанавливая антенну самостоятельно, вы должны её направить строго по поляризации, а также по направлению идущих электромагнитных импульсов от раздающей подстанции или вышки.
  3. Соблюдайте её защищённость от посторонних сигналов. Ограничьте попадание волн от радиоприёмников, электрогенераторов, спутникового ТВ к цифровой антенне. Это создаст помехи, вследствие чего изображение будет потеряно.

Фото антенны своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять. Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт. Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды. Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя. Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона. Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

  • Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
  • Потребляемый ток не более 20 миллиампер.
  • Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
  • Каскады имеют общий эмиттер.
  • Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
  • Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
  • Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

  • Антенный усилитель дециметрового диапазона 470-790 мегагерц.
  • Коэффициент усиления 30 дБ. при напряжении 12 вольт.
  • Потребляемый ток 12 миллиампер.
  • Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
  • Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
  • Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

  1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

    Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.

  2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

  1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
  2. Далее 2 участка по 14 см.
  3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
  4. Далее снова 2 внешних участка по 14 см.
  5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

  1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
    Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

    От этого зависит принимающая способность антенны, ее диапазон приема.

  2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника

В качестве экрана можно использовать металлическую сетку от забора.
Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
