Битва hdmi и displayport: сильные и слабые стороны интерфейсов
Содержание:
- История появления и особенности HDMI кабеля
- HDMI
- Come usare due monitor su un PC?
- Multi-Stream Transport: The DisplayPort Advantage
- What Is DisplayPort?
- Варианты подключения компьютера к телевизору
- Сравниваем подключения VGA и HDMI
- Сравнение DVI и HDMI
- Разрешение и качество изображения
- Преимущества порта DVI
- Адаптеры портов могут создавать проблемы
- Альтернатива – USB тип C
- История
- HDMI: лучшая альтернатива
История появления и особенности HDMI кабеля
HDMI – кабель для трансляции цифрового изображения и звука. Он был разработан 6 крупными компаниями: Hitachi, Panasonic, Philips, Silicon Image, Сони и Тосшиба. Современную кабельную продукцию сертифицирует компания HDMI Licensing.
Благодаря разработке интерфейса HDMI удалось уйти от громоздких многоканальных проводов серии «тюльпан». Подключать приборы стало проще. Больше не требуется разбираться, какой вход для какого кабеля нужен.
Через интерфейс HDMI можно просматривать видео в цифровом формате HDTV, HD-телевидение, и фильмы с разрешением Full HD.
Виды HDMI
Стандартный кабель HDMI транслирует одновременно цифровой звук и сигнал. Благодаря высокой пропускной способности протокола можно обойтись без сжатия данных. За счет этого сохраняется высокое качество, превосходящее подключение через USB-порт.
Существует 4 вида данного протокола подключения. И возможно, скоро появится пятый вариант для сертификации 2.1. К основным действующим типам протоколов HDMI относят:
- Standard Cable. Передает видео с предельным разрешением в 720 и 1080р. Предназначен для любого типа домашней бытовой техники с не высокими требованиями по параметрам. Например, для подключения DVD плеера, спутникового ТВ, плазменной или ЖК панели.
- Standard Cable with Ethernet. Идентичный первому вариант, но поддерживающий двунаправленный канал передачи сведений Ethernet HDMI (интернет) со скоростью до 100 Мбит в секунду. С его помощью можно получать высокоскоростное подключение к сети и раздавать сведения другим подключенным приборам. Он полностью поддерживает технологию Audio Return Channel или звуковой реверсивный канал, что позволяет воспроизводит аудиофайлы без вспомогательных проводов..
- High Speed Cable более широкий вариант, чем два предыдущих. Он передает видео с полномасштабным разрешением 1080р и поддерживает новый протокол вещания 4К (4096 на 2160). Технология Audio Return Channel с Deep Color и 3D позволяет воспроизводить все форматы видео. Разработан данный кабель для подключения высококачественных устройств, серии Bluray и HDD-плееров. Однако, кабель Displayport лучше такого HDMI для игр, потому что частота обновления не выше 24 Гц.
- High Speed Cable with Ethernet поддерживает все перечисленные технологические решения, что и предыдущий третий тип. Но дополнительно обеспечивает подключение к Интернету со скоростью до 100 Мбит в секунду.
Все четыре перечисленных интерфейса поддерживают технологию ARC или реверсивный звуковой канал, позволяющий подключать цифровое телевидение без дополнительных проводов для трансляции звука. Длина кабеля зависит от материала изготовления: CAT 5 или 6 транслирует сигнал на расстояние до 50 м, коаксиальный – до 90 м, оптоволоконный – более 100 м.
Сферы применения
Внешне HDMI кабель – провод с двумя прямоугольными разъемами по краям. Их размер зависит от типа интерфейса. Чаще всего сторона, которая подключается к ПК или ТВ больше, чем вход для цифровой приставки или DVD.
К основным сферам применения HDMI кабеля в отличие от дисплейного порта относят:
- Подключение цифрового телевидения через ресивер, спутниковую приставку.
- Подключение персонального компьютера, ноутбука к ТВ.
- Соединение монитора и системного блока.
- Присоединение игровой консоли, музыкального центра, домашнего кинотеатра к ТВ.
При наличии USB-переходника через HDMI интерфейс можно подключить смартфон или планшетное устройство к монитору ПК или телевизору.
Количество подключаемых устройств
Каждый HDMI проводник передает только один видеопоток, один аудио. Поэтому и подключить можно только одно устройство к другому. Это подходит для соединения цифровой приставки и ТВ. Но вот для игровых модулей, где применяется сразу несколько дисплеев, лучше выбрать дисплейный порт.
HDMI
From left to right: Standard HDMI, Mini HDMI, and Micro HDMI
HDMI (High-Definition Multimedia Interface) was developed as a joint project by various technology and multimedia companies who wanted to streamline audio/video connections. The goal was to create a single cable as a universal industry standard that could be supported across all devices regardless of brand. In late 2002 they succeeded and HDMI 1.0 was released. Newer versions of HDMI have been released since then, with the latest 2.1 version coming out in late 2017.
Today, HDMI cables are used on almost every electronic including TVs, computers, Blu-ray players, projectors, and more. Aside from near-universal compatibility, the main draw of HDMI is its 4k video resolution. The first version of HDMI capable of fully supporting 4k was version 2.0, released in September 2013. It should be noted that the previous version, 1.4b, did have some 4k capability but did not support it fully.
There are also two downsized versions, Mini HDMI and Micro HDMI. These are used on electronics that are too small to accommodate a standard HDMI port like tablets and cell phones.
If an electronic has a port for HDMI, it is the best all-around cable users can go with today.
Come usare due monitor su un PC?
La maggior parte degli utenti opta al giorno d’ oggi per l’ utilizzo di due monitor o più durante il proprio lavoro o sessione di gioco, molto spesso ci si chiede come sia possibile collegarli contemporaneamente al pc, ebbene esistono diversi modi per farlo che vi elenco in questa lista:
- Collegare ogni monitor tramite un cavo Hdmi o DisplayPort direttamente all’ uscita della scheda video, quindi per 2 monitor 2 cavi e cosi via;
- Collegare un cavo DisplayPort dalla scheda video al monitor e dal monitor utilizzeremo un altro cavo DisplayPort per collegare un altro monitor, utilizzando il metodo daisy-chain.
Come possiamo notare dalle possibilità di connessione, emerge la versatilità del cavo DisplayPort che utilizza una tipologia di connessione dati a pacchetti, proprio come se fosse una linea internet, che ci permette una gestione semplificata utilizzando delle tecniche a cascata di connessione dei monitor, che analizzeremo subito.
DisplayPort e la connessione daisy-chain multimonitor
A differenza dei cavi HDMI, il DisplayPort non ha un consorzio proprietario alle spalle, ma bensi VESA, che rilascia le sue tecnologie gratis e open, cosi da permettere agli altri sviluppatori di migliorare costantemente le caratteristiche tecniche di un sistema di trasmissione video già proiettato al futuro.
Nelle schede grafiche dei nostri PC GAMING sono state inserite le DisplayPort per un motivo piu che valido, ovvero che implementa il DRM (riproduzione di contenuti protetti su schermo) e il V-Sync Adattivo, che abbiamo trattato nel nostro precedente articolo G-Sync vs Freesync, ebbene queste tecnologie sono compatibili attualmente con il DisplayPort e molto piu facili da attivare visto che si tratta di una trasmissione dati a pacchetto, inoltre il DisplayPort ci permette di connettere piu monitor con una sola uscita dalla scheda grafica, in un sistema che viene denominato Daisy Chain.

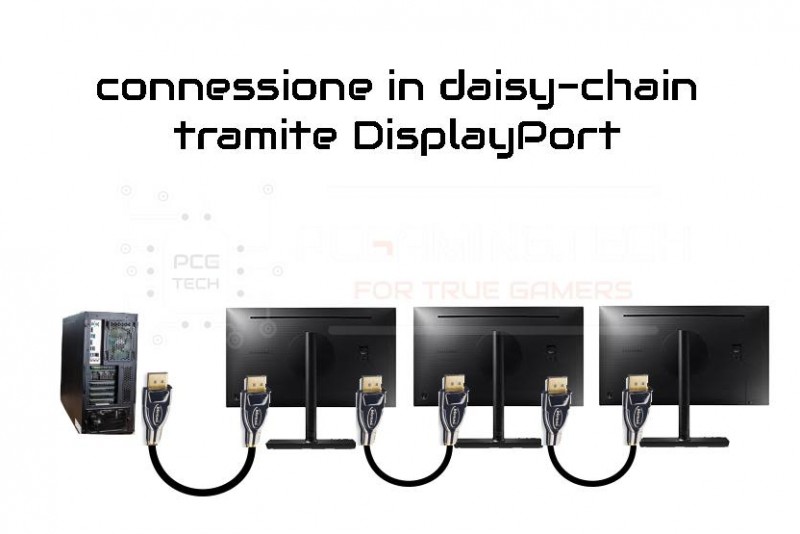

Nell’ immagine sotto possiamo vedere come è possibile collegare tre monitor a «catena» utilizzandoli come monitor totalmente indipendenti.
Questo tipo di feature presente solo con il DisplayPort ci fa capire che come tipo di interfaccia è preferibile all’ HDMI per quanto riguarda l’organizzazione multischermo, si possono addirittura collegare tre display 4k (3840*2160) a 90Hz con un cavo DisplayPort 2.0 e con una compressione di tipo DSC addirittura tre monitor 10k a 60Hz.
Come scegliere il miglior cavo DisplayPort
A differenza dell’ HDMI qui non abbiamo certificazioni di sorta da parte di nessun ente, ma ogni produttore testa e rende pubbliche le prestazioni di ogni suo cavo che vuole vendere al pubblico, vista la delicatezza della trasmissione video nei PC GAMING, vi consigliamo di acquistare da qualcuno di fiducia che qualora il cavo non avesse le prestazioni adeguate vi accetti il reso senza problemi.
Detto questo la ditta che abbiamo visto prima produce anch’essa cavi DisplayPort di alta qualità e li vende su Amazon, quindi potreste avere la possibilità di testarli e restituirli senza problemi qualora non presentassero le prestazioni di cui avete bisogno.
Come per l’ Hdmi è sempre meglio scegliere l’ultima versione disponibile sul mercato di cavo quando si acquista, questo per risparmiare notevolmente sul futuro acquisto di un cavo, nel momento in cui decidessimo di cambiare hardware.
Attualmente il cavo piu avanzato che si trova in commercio è il 2.0, ma è molto difficile trovarlo in quanto la versione 1.4a riesce ancora a lavorare e soddisfare egregiamente carichi di lavoro particolarmente alti.
Quando andate ad acquistare un cavo dovete prestare attenzione che riporti il logo che vi posto nell’ immagine sotto cosi da essere sicuri che sia un cavo DisplayPort.
Nei cavi è impresso sui connettori usando solo il logo iniziale come in questa immagine che riprende i cavi della ditta Bivani che abbiamo testato.
Questo cavo DisplayPort è arrivato alla velocità di 32,4 Gb/s, quindi un 1.4a ben costruito che regge frequenze in 8k di 60Hz e rispettivamente in 4k di 120Hz, in 2k di 144Hz, compatibile con HDR10 e HDCP 2.2 e per la versione di 3 metri ha un costo di circa 35 euro.
Io personalmente lo utilizzo sul mio 32 pollici e tiene perfettamente i 144Hz in game, poi i connettori sono dotati di pin di blocco che rendono impossibile lo staccarsi accidentale del cavo e la calza del cavo è molto morbida e resistente permettendo di passare in posti curvi con facilità.
Multi-Stream Transport: The DisplayPort Advantage
One of the biggest advantages that DisplayPort 1.4 brings to the table is MST or Multi-Stream Transport. This tech allows several monitors to be daisy-chained using a single cable.
DisplayPort 1.4 allows you to link up to 4 compatible monitors in a single display interface. Yep, you read that right. The increase in the bandwidth enables you to link and run two 3840×2160 monitors together, thus upping your 4K game.
All you need to do is connect the DisplayPort output of the first monitor to the DisplayPort Input of the second monitor and so on. Naturally, you will have to take into consideration the GPU of your system to pull off this feat.
What Is DisplayPort?
Advantages
-
Support for ultra-high resolution.
-
Very high-speed connection.
-
Great compatibility among computer systems.
Disadvantages
Not commonly supported on TVs.
DisplayPort (DP) was introduced in 2006 by VESA (Video Electronics Standards Association) as a replacement for VGA and DVI connections used primarily to connect PCs to monitors.
In addition to video, DisplayPort can carry audio signals if the signals are provided by the source device. However, if the display device does not provide a speaker system or an output to an external audio system, the audio signal is not accessible.
Devices that may have DisplayPort connections include:
- PCs
- Macs
- Select mobile devices
- PC monitors
- TVs and projectors (very rare)
DisplayPort can be used with select devices that have other types of connections, such as VGA, DVI, and HDMI, using an adapter or adapter cable per any additional requirements.
Cables To Go
Варианты подключения компьютера к телевизору
Телевизор можно начинать использовать в роли монитора, когда вы уже определились с наиболее подходящим для вас методом подключения, выполнили это подключение.
Многие пользователи делают все своими силами. Если соблюдать алгоритмы и рекомендации специалистов, действовать аккуратно и учитывать все тонкости, ничего технически сложного не будет.
Потом останется только выполнить некоторые дополнительные настройки, чтобы сделать передачу изображения и звука максимально качественными.
Устройства соединяют по общей схеме, а уже после этого проверяют уровень передачи звука, цвета. Существует два основных типа подключения.
- Проводное. Для такого присоединения задействуются специальные разъемы, используются соответствующие кабели. Наиболее популярными и доступными интерфейсами остаются DVI, VGA, а также HDMI.
- Беспроводное. Для выполнения такого подключения потребуется создать особую локальную сеть. Также можно воспользоваться и прямым подключением по Wi-Fi, применяя дополнительно встроенный модуль для телевизора или специализированные адаптеры.
Поэтому лучше отдавать предпочтение универсальным, современным способам подключения, например, HDMI 2.0 и выше.
До сих пор некоторые выбирают так называемые тюльпаны, но они уже по праву считаются устаревшими, сильно отстают по технологичности: с ними вам не удастся передать звук в формате стерео, а также осуществить трансляцию Full HD.
Общая схема для грамотного подключения
Вот что вам понадобится сделать в первую очередь, для предварительной подготовки к подключению телевизора к компьютеру в роли альтернативного монитора.
- Определитесь, какой тип подключения будет для вас наиболее удобным.
- Выясните, есть ли хорошая возможность с применением локальной сети.
- Выберите все необходимые кабели, адаптеры.
- Затем изучите инструкцию для выбранного вами метода подключения.
- Когда все подключено, можно начинать просмотр файлов с компьютера непосредственно на экране телевизора.
Сравниваем подключения VGA и HDMI
Сначала следует разобраться, что собой представляют два рассматриваемых нами видеоинтерфейса. VGA обеспечивает передачу аналогового сигнала, был разработан с целью уменьшения используемых кабелей при подключении. На данный момент такой тип является устаревшим, многие новые мониторы, материнские платы и видеокарты не оснащены специальным разъемом. Видеоадаптер поддерживает работу в нескольких графических режимах, отображает 256 цветов.
HDMI – самый популярный цифровой видеоинтерфейс на текущий момент. Сейчас над ним ведется активная работа, а в 2017 году была выпущена последняя спецификация, обеспечивающая нормальное функционирование с разрешениями 4К, 8К и 10К. Кроме этого была увеличена пропускная способность, из-за чего последняя версия делает картинку более четкой и плавной. Существует несколько типов HDMI-кабелей и разъемов. Подробнее об этом читайте в других наших статьях по ссылкам ниже.
Сейчас давайте поговорим об основных отличиях рассматриваемых видеоинтерфейсов, а вы, исходя из предоставленной информации, выберите наиболее подходящий для себя вариант соединения компьютера с монитором.
Передача аудиосигнала
Передача звука – пожалуй, первое, на что следует обратить внимание. Сейчас практически все мониторы или телевизоры оснащены встроенными динамиками
Такое решение не вынуждает пользователей приобретать дополнительную акустику. Однако звук будет слышен только в том случае, если соединение было выполнено посредством HDMI-кабеля. VGA такой способностью не обладает.
Скорость отклика и четкость
Из-за того, что VGA-подключение является более примитивным, при условии хорошего кабеля, возможно мгновенное выключение-включение экрана при разрыве сигнала с компьютера. Кроме этого немного повышается скорость отклика и четкость, что также обусловлено отсутствием дополнительных функций. Если вы используете HDMI, ситуация противоположная, однако не стоит забывать, что чем новее версия и лучше кабель, тем подключение будет лучше.
Качество картинки
HDMI выводит более четкую картинку на экран. Связано это с тем, что графические адаптеры – цифровые устройства и лучше работают с таким же видеоинтерфейсом. При соединении VGA тратится больше времени на преобразование сигнала, из-за этого появляются потери. Кроме конвертации у VGA имеется проблема с внешними помехами, радиоволнами, например, из микроволновой печи.
Коррекция изображения
В тот момент, когда вы запускаете компьютер после присоединения HDMI или любого другого цифрового видеоинтерфейса, происходит автоматическая коррекция изображения, а вам остается только подогнать под себя цветность, яркость и некоторые дополнительные параметры. Аналоговый сигнал полностью настраивается вручную, что часто вызывает затруднения у неопытных пользователей.
Совместимость с устройствами
Как уже было сказано выше, сейчас большинство производителей отказываются от решения VGA, уделяя основное внимание новым стандартам подключения. Вследствие этого при наличии старого монитора или графического адаптера приходится пользоваться переходниками и конверторами
Их нужно приобретать отдельно, а также они могут значительно понизить качество картинки.
Сегодня мы сравнили аналоговый видеоинтерфейс VGA и цифровой HDMI. Как видите, в выигрышной позиции оказывается второй тип соединения, однако и у первого есть свои преимущества. Мы же рекомендуем прочесть всю информацию, а уже потом выбрать, какой кабель и разъем вы будете использовать для подключения компьютера и телевизора/монитора.
Для визуализации информации, которая обрабатывается компьютером, непременно нужен экран. С технической стороны подключение монитора к системному блоку обеспечивается с помощью кабеля. Разъемы для кабелей могут быть четырех типов: HDMI, DisplayPort, DVI или VGA. Каждый из них имеет как свои преимущества, так и недостатки. Итак, как лучше подключить монитор? DVI или HDMI, или VGA — какой вариант предпочтительнее?
Сравнение DVI и HDMI
Технология DVI постепенно начинает устаревать, поэтому пользователям при сборке ПК следует обращать внимание на оборудование, которое имеет более современные разъемы, но материнские и видео платы, оснащенные портом DVI, обычно стоят значительно дешевле. Если позволяет бюджет, то лучше останавливаться на более современных комплектующих
Типы HDMI-разъемов
В эти порты по умолчанию встроено 19 контактов. От вида разъема зависит его качество, но сам тип интерфейса отличается исключительно размером и устройствами, в которых он применяется. Ниже представлен краткий перечень типов с их характеристиками:
- А – наиболее распространенный вариант, который считается самым крупным. Используется исключительно в габаритной технике: ПК, ноутбуках, телевизорах.
- С – этот тип занимает намного меньше места, поэтому его можно часто встретить в планшетах и нетбуках.
- D – используется в небольших устройствах, таких как планшеты и даже мобильные.
- Е – применяется в автомобилях для подсоединения оборудования к бортовому ПК. Этот разъем имеет повышенную термо и влагоустойчивость.
Типы DVI-разъемов
В этих портах может быть от 17 до 29 контактов, от их количества зависит качество сигнала. На сегодняшний день известны такие типы разъемов:
- А – устаревший порт, которые использовался для отображения картинки еще на старых экранах. В нем предусмотрено всего 17 контактов, а сигнал отображается с помощью специальной трубки, которая в принципе неспособна показывать высококачественное изображение. Помимо этого, используя этот разъем, можно существенно ухудшить качество зрения.
- I – используется для передачи цифрового и аналогового сигнала. Оборудован 18 контактами, а так же имеет 5 дополнительных. Разработчики предусмотрели отдельную разновидность этого порта, которая оснащена 24 основными контактами и 5 добавочными. Такой разъем способен обеспечить отображение картинки в формате HD.
- D – необходим для передачи цифровых данных. Стандартная разновидность имеет 18 контактов и 1 добавочный, а улучшенная – 24 контакта и 1 дополнительный. На сегодняшний день этот тип считается наиболее востребованным, так как позволяет выводить картинку в разрешении 1980×1200.
В HDMI-разъемах также есть типы, отличающиеся качеством передачи изображения и габаритами, но все они предназначены только для ЖК-мониторов. Подобное оборудование передает картинку значительно в более низком качестве.
Основные отличия
Оба кабеля функционируют по весьма схожей технологии, но при этом имеют целый ряд отличительных особенностей:
- HDMI может работать только с цифровым сигналом, вне зависимости от используемого типа разъема. DVI-кабели могут поддерживать аналоговую передачу, цифровую и одновременно оба варианта. При использовании устаревших мониторов лучше выбрать DVI, а если оборудование поддерживает 4K, то HDMI.
- DVI может работать в многопоточном режиме, что позволяет подсоединить к ПК сразу несколько экранов. При этом разрешение не должно превышать HD. HDMI поддерживает работу только одного монитора.
- HDMI позволяет передавать аудио без гарнитуры, а для DVI потребуется приобретать дополнительно оборудование.
Отличаются и расстояния, на которые кабель может передавать сигнал. HDMI может быть сделан из разного материала, что позволяет работать на дистанции свыше 100 метров (оптоволокно). Обычные кабели делаются из меди, их длина редко превышает 20 метров, а частота для расширения Ultra HD находится в пределах 60 Гц.
DVI-кабели редко превышают длинной 10 метров, но в основном для личного использования большего и не требуется. Все они делаются из меди, а длина ни каким образом не оказывает влияния на качество картинки. Частота обновления монитора находится в пределах 22-165 Гц. Минимального порога будет недостаточно даже для просмотра фильма, а максимальный способен обеспечить бесперебойную работу игр на высоком качестве. Среднестатистическому пользователю обычно хватает 60 Гц.
При выборе разъема, лучше будет остановиться на HDMI, так как он отлично подходит для большинства современных устройств. Если же вы используете устаревшее оборудование, то предпочтительнее будет DVI. В любом случае, самый оптимальный вариант – приобрести комплектующее, в котором присутствуют одновременно оба разъема, а если вы планируете подключать больше двух экранов, то рассмотрите еще и DisplayPort.
Разрешение и качество изображения
Как HDMI, так и DisplayPort – это стандарты, которые всё время развиваются.
В случае HDMI – самой популярной на сегодняшний день версией является 1.4a (почти идентична 1.4) на базе представленного в 2016 году. HDMI 1.4a поддерживает скорость 25,92 Гбит/с и может поддерживать разрешение 8K UHD (7680×4320 пикселей) при 60 Гц или 4K UHD (3840 по 2160 пикселей) при 120 Гц и поддержкой HDR.
Революционная версия DisplayPort должна была появиться на рынке уже в 2017 году. Но, стандарт был представлен только в июне 2019 года, и он является большим шагом вперед по отношению к HDMI. Может показаться, что HDMI 1.4 и имеет параметры, которые большинство пользователей не волнует. Это правда, но нужно знать, что такие стандарты разрабатываются на годы вперёд и устройства как с HDMI, так и DisplayPort будут производиться ещё в течение многих лет, поэтому эти стандарты должны бежать намного вперед. DisplayPort 2.0 имеет повышенную пропускную способность до 77,4 Гбит/с. При использовании разрешения 4К с HDR частота обновления экрана увеличена до 144 Гц. Максимум с помощью нового стандарта DisplayPort можно подключить один дисплей с потрясающим разрешением 16K (15360 на 8460 пикселей) с частотой 60 Гц.
Если вы решили придерживаться нынешнего стандарта – 4K, то сможете подключить три монитора, сохраняя при этом частоту в 90 Гц. Другой возможностью является добавление двух экранов 8K при 120 Гц. DisplayPort 2.0, конечно, имеет обратную совместимость с предыдущими версиями.
DisplayPort, несмотря на то, что более поздняя версия имеет ряд недостатков по отношению к HDMI. Не поддерживает данных, передаваемых по Ethernet и не имеет обратного канала аудио. Его преимущество – это возможность подключения нескольких дисплеев с помощью одного порта DisplayPort.
Наиболее распространенный стандарт HDMI версии 1.4 очень похож на предыдущую версию DisplayPort 1.2. Он поддерживает разрешение 4K, но лишь при частоте 30 Гц. На рынке доступны устройства с HDMI 2.1. Это последняя на данный момент версия, которая позволяет увеличить частоту обновления экрана до 120 Гц и увеличивает пропускную способность с 18 Гбит/с до 48 Гбит/с. Максимальное разрешение – это 10К.
В отличие от DisplayPort каждый разъем HDMI поддерживает канал аудио, а на рынке доступны устройства, совместимые со 100 Мбит/с Ethernet. Обратный звуковой канал приводит к тому, что можно передавать звук к ресиверу так, чтобы он транслировался с домашнего кинотеатра, а изображение воспроизводилось на экране телевизора или другого, подключенного к ресиверу дисплея.
HDMI является более приспособлен для работы с мультимедиа и также имеет функцию CEC (Consumer Electronics Control), которая позволяет управлять устройствами с помощью одного пульта ду. Например, запуск консоли Xbox One S с помощью геймпада может автоматически включить телевизор, к которому подключена консоль. То же самое происходит после её выключения – автоматически отключается также монитор.
В случае звука нет никакой разницы. Как HDMI, так и DisplayPort поддерживают цифровой звук с разрешением 24 бит и 192 кгц.
Преимущества порта DVI
Цифровой визуальный интерфейс является самым старым из этих стандартов, впервые появившимся в 1999 году, но он по-прежнему присутствует на достаточном количестве мониторов, который иногда используется даже на новых ноутбуках и настольных видеокартах сегодня.
Более старые технологии DVI дают ему больше ограничений, чем у HDMI или DisplayPort. Он также использует громоздкий дизайн штепселя, в котором отсутствует механизм самоблокировки, и требуется подтягивание вертушками.
Оригинальный одноканальный DVI используется редко: если у вашего ноутбука есть DVI-соединение, почти наверняка используется DVI Dual Link с максимальным выходом 60 герц 2560×1600. Это делает DVI несовместимым с более новыми дисплеями 4K (хотя технически стандарт может обрабатывать большее количество пикселей со скоростью менее 33 кадров в секунду). На некоторых профессиональных видеокартах есть порты DVI-D, которые могут выводить звук, совместимый с адаптером HDMI, но подавляющее большинство портов DVI ограничено возможностями только для видео.
Как визуальный стандарт, DVI находится на пути к своему концу. Если вы ищете новый ноутбук или собираете новый компьютер, вам стоит рассматривать порт DVI только в том случае, если вам нужно подключиться к более старому (но всё же высококачественному) монитору. Даже тогда довольно легко найти адаптеры DVI для HDMI и DisplayPort.
Адаптеры портов могут создавать проблемы
Доступны различные адаптеры для совместимости различных соединений и кабелей. Поэтому подключение вашего ноутбука или рабочего компьютера к дисплею не должно быть непреодолимой задачей. Однако, из-за сложности перехода видео и аудио от одного стандарта к другому это может вызывать проблемы. Преобразование цифрового сигнала между стандартами обычно означает снижение максимального разрешения и частоты обновления, а одноканальный звук может быть и вовсе недоступен.
Кроме того, преобразование цифрового видеосигнала может нарушить шифрование содержимого HDCP, заставляя некоторые видеоисточники отображаться в режиме низкого разрешения или вообще не работать. По этой причине всегда лучше придерживаться единого типа кабеля и подключения для вашего компьютера и вашего дисплея, если это вообще возможно.
Альтернатива – USB тип C
Некоторые новые, высокопроизводительные или особенно мелкие ноутбуки начинают полагаться на стандарт Thunderbolt, который может работать на гибком разъеме USB Type-C для видеовыхода, аудио, данных и питания.
История
HDMI – это, как вы понимаете, аббревиатура. Расшифровывается она как High Definition Multimedia Interface или Интерфейс Мультимедиа Высокого Разрешения.
Впервые о нем заговорили в 2002 году. А разработчиками выступили сразу несколько более чем известных компаний, можно даже сказать гигантов в мире техники, а конкретно:
- Panasonic;
- Philips;
- Hitachi;
- Matsushita Electric Industrial;
- Thomson (RCA);
- Silicon Image;
- Sony;
- Toshiba.
Интересно, что на сегодняшний день технология находится под контролем только одной из этих организаций – Silicon Image, а точнее, ее подразделения, называемого HDMI Licensing.
Поэтому все, кто использует порты HDMI в своих образцах техники, должны платить «дань» Silicon Image. Ее размер составляет 0.04 доллара за единицу.
Эта компания на сегодняшний день практически ничего не производит, зато живет за счет таких вот проектов, которые были созданы много лет назад и приносят пассивный доход.
Умно!
Что же касается DisplayPort, здесь все еще интереснее. Технология разработана компанией VESA, она же Video Electronics Standards Association. Эта компания включает в себя огромное количество других гигантов в мире техники, таких как AMD и Intel.
Задачей VESA является разработка новых стандартов для самых разных областей техники.
Вот лишь самые известные продукты компании:
- Flat Display Mounting Interface (FDMI) – крепления для телевизоров и мониторов;
- SVGA – разрешение 800х600;
- VESA BIOS Extensions (VBE) – плагин на БИОС для расширенной работы с глубиной цвета и разрешением.
Наверняка, с чем-то из этого вы работали.
Так вот, рассматриваемый нами стандарт был представлен в 2006 году. Основной его целью было устранение с рынка таких гигантов, как VGA и DVI (это другие типы кабелей, которые тоже соединяют компьютеры с мониторами и телевизорами).
Примечательно, что если вы захотите использовать DisplayPort в своей технике, вам тоже придется отдавать часть дохода VESA, как и в случае с HDMI.
Но здесь сумма отчислений составляет 0.2 доллара за единицу.
Отсюда первый плюс в копилку HDMI – у него меньше размер так называемого роялти, то есть «дани» компании, которая контролирует спецификацию. А это означает, что даже начинающие компании с небольшим бюджетом, которые производят технику, могут использовать его совершенно бесплатно.
Возможно, именно благодаря этому HDMI более популярен, нежели его конкурент. Интересно также и то, что на многих сайтах написано об отсутствии роялти у DisplayPort.
Но это вранье. Если Вы решите сделать свой компьютер или другую технику с таким разъемом и выставить ее на продажу, VESA засудит Вас!
HDMI: лучшая альтернатива
Микро, мини и полноразмерный разъем HDMI. Возможности всех этих разъемов одинаковы.
HDMI можно найти почти повсюду. Он удобен и недорог, но весь состоит из компромиссов. Устаревшая версия 1.4 имела ограниченный 8-битовый диапазон представления цвета, и пропускную способность, доходящую до 10 Гбит в секунду. Вместе с другими ограничениями этого было недостаточно для поддержания разрешения 4К на не очень удачной для глаз частоте 34 Гц, а при разрешении 1080p достигалась лишь частота 60 Гц.
К счастью, несколько лет назад появились стандарты HDMI 2.0 и 2.0a, которые, в основном, соответствовали возможностям DisplayPort, хотя и имели меньшую полосу пропускания (18 Гбит/сек), что ограничивало разрешение 4К частотой кадров в 60 Гц. Хотя большинство сегодняшних видеокарт поддерживают HDMI 2.0, мониторов, поддерживающих этот стандарт, намного меньше, и даже высококачественные компьютерные дисплеи, такие как Asus RoG Swift PG348Q предлагают только вход для HDMI 1.4.
HDMI версии 2.0 или выше, в основном, можно найти в мощных телевизорах, таких как LG OLED C7, поскольку он требует поддержки HDR. Это делает стандарт HDMI 2.0 идеальным выбором соединения для тех, кто намерен играть с использованием высокой частоты кадров или расширения 4K на ПК, установленных в гостиных, и, используя больше экраны, так как этот стандарт поддерживает разрешение 4К при частоте 60 Гц, а разрешение 1080p — при частоте 144 Гц.
Недавно была завершена разработка HDMI 2.1. Этот стандарт снимет ограничения HDMI, предлагая разрешение 10К на частоте 120 Гц, покадровый режим HDR и игровой режим с динамическим изменением частоты кадров. Но до того как эти мечты воплотятся в реальность, используйте лучшие варианты сегодняшнего рынка. Теперь вы знаете чем отличается hdmi от displayport хотя разница эта не очень большая, но при высоких разрешениях она будет иметь значение.
Существует большое количество различных кабелей HDMI, но вам нужен высокоскоростной кабель HDMI. Он определено будет работать с дисплеями, имеющими разрешение 4К, и поддержит полную полосу пропускания HDMI 2.0.
Стандарт HDMI 2.1 может появиться в мощных устройствах в 2019 году. Для него потребуется новый кабель, хотя разъем остается неизменным. Ширина полосы пропускания поднимется с 18, до 40 Гбит/сек, но это будет играть роль только для игр на мониторах 4К/120 Гц, и подобных им.
Двухканальный кабель DVI имеет полный набор контактов, как показано на фото
Разъемы DVI все еще можно найти на большинстве видеокарт для настольных компьютеров, и их ценность еще сохраняется, но они постепенно переходят в статус устаревших. Хотя они крупные, неуклюжие, требуют для фиксации поворачивать винты с головками под отвертки, и, как правило, не передают аудио-сигналы, они все же поддерживают прекрасную частоту 144 Гц с разрешением 1080p, в то время как обычные разъемы HDMI 1.4 — нет.
Это делает данный стандарт лучшим практическим выбором для многих старых игровых станций. Этот стандарт также поддерживает разрешение в пикселях до 2560 х 1600 при 60 Гц, что позволяет использовать мониторы с разрешением 1440p, которое остается разрешением для приемлемой производительности.
Эволюционировавшие в качестве переходного разъема от ужасных VGA 1990-х годов, разъемы DVI доступны во множестве вариантов, как в напоминающем о прошлом аналоговом варианте, так и в одноканальных и двухканальных разновидностях. Большинство кабелей DVI, которые вы покупаете сегодня, будут относиться к двухканальной версии с широкой полосой пропускания. Но если вам нужно быстро заменить старый кабель, убедитесь, что в разъеме кабеля полный набор контактов, иначе вы будете ограничены разрешением 1920 на 1200 пикселей и частотой кадров, соответствующей одноканальному DVI.
После 20-летнего применения, время жизни стандарта DVI подходит к концу, поэтому его следует рассматривать, как временное решение, позволяющее добиться наилучших результатов от вашего оборудования. Ведь, скорее всего, в ближайшее время вы начнете использовать что-то более новое.
